QS-X（65-100）旋轉接頭
Q型旋轉接頭規格型號：QS-X（65-100）適用條件：
適用轉速：≤100RPM
適用溫度：≤220℃
適用壓力：≤1.8MPa
適用介質：飽和蒸汽、過熱蒸汽、過熱水。
結構特點：
Q型旋轉接頭QS-X（65-100）工作時殼體相對靜止，空心軸承與配套設備同步工作。球體、密封環和空心軸共同組成了摩擦副，其中球面密封環采用的是M106石墨浸漬樹脂，很好的填補了石墨材料的空隙，填補率高達80%左右。此摩擦副在外管面與底蓋組成的空間內滑動的范圍比較大，所以對安裝時的精度要求不高。另外密封環磨損后，可以隨時更換，更換后即可繼續工作。
QS-X型旋轉接頭 雙向流通內管旋轉式——螺紋連接

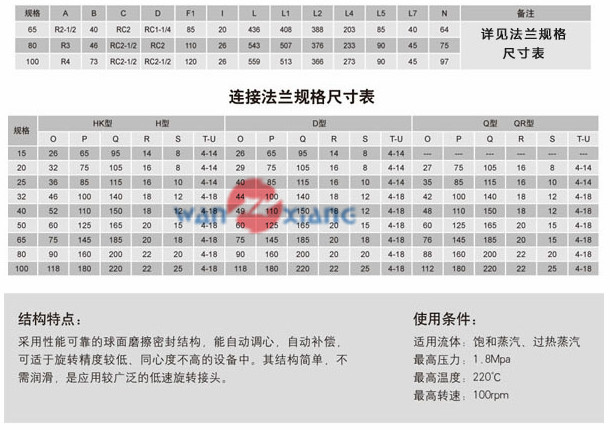

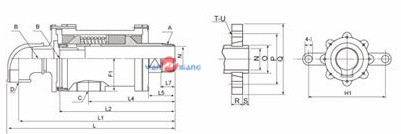

QSX旋轉接頭，QSXF旋轉接頭圖片和結構圖片如下：
規格 | 型號 | A | B | C | D | E | F1 | F2 | H1 | H2 | I | K | L | L1 | L2 | L4 | L5 | N |
65 | QS-X65-32 | R2-1/2 | 40 | Rc2 | Rc1-1/4 | 190 | 85 | 62 | 220 | 272700 | 20 | 55 | 454 | 426 | 313 | 198 | 80 | 64 |
80 | QS-X80-40 | R3 | 46 | Rc2-1/2 | Rc2 | 230 | 110 | 72 | 300 | 3355 | 26 | 64 | 543 | 507 | 376 | 233 | 90 | 75 |
100 | QS-X100-65 | R4 | 73 | Rc2-1/2 | Rc2-1/2 | 261 | 130 | 90 | 300 | 354354 | 26 | 56 | 559 | 513 | 366 | 273 | 90 |
詳情采購接頭時聯系滕州萬向旋轉接頭張經理。
