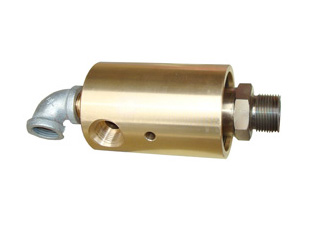

3000 RPM高速旋轉接頭

高速旋轉接頭

高速旋轉接頭參數：

最高溫度：200℃

最高壓力：1.6 Mpa (16 bar)

最高轉速：3000 RPM

使用介質：水，油,空氣，真空等。

高速旋轉接頭簡介

1. 內部采用一個優質耐磨石墨密封環密封。

2. 內部采用兩個球軸承支撐，可以高速運轉，是一種內部支撐式旋轉接頭。

3. 內置彈簧提供密封壓力。

4. 外管K(7)是不銹鋼件，殼體（11）是銅件或鋁件。

5.由于在運轉時，密封面之間存在摩擦扭矩，安裝旋轉接頭時，需要外部采用止轉桿止轉，可以采用止轉孔O止轉，或依靠進口M管路采用硬管止轉。

6. 旋轉接頭和管路連接時，推薦使用金屬軟管或高壓膠管軟連接。

7. 旋轉接頭外管K和設備中旋轉的滾筒軸頭連接，是主要的運動部件。

8. 結構簡單，維修方便。使用時不需要維護，使用方便。

此高速旋轉接頭采用三維立體技術設計，關鍵部件采用FANUC(發那科)數控加工，質量可靠，歡迎選用，并定制非標產品。
